모듈 개요¶

pccx-lab 은 pccx NPU 아키텍처의 검증·프로파일링 Tauri 2 데스크톱 앱입니다. Phase 1 에서 원래 단일 덩어리였던 코어를 crates/ 하위의 9 개 집중형 Rust crate 와 최상위 React ui/ 트리로 분리했습니다. 각 crate 를 열거하는 대신 본 개요는 네 개의 개념 레이어로 묶어 보여줍니다 — 전체 목록은 design/rationale, 의존성 그래프는 design/phase1_crate_split 을 참고하십시오 (후자는 영어 전용).

레이어	crate	역할
코어	`pccx-core`	`.pccx` 포맷, 트레이스 파싱, 하드웨어 모델, roofline / bottleneck / synth-report 파서
파생	`pccx-reports`, `pccx-verification`, `pccx-authoring`, `pccx-evolve`	코어 표면을 소비하는 특화 생산자 (리포트, CI 게이트, ISA/API TOML 컴파일러, EAGLE 계열 프리미티브)
IDE · 서비스	`pccx-ide` (Tauri 쉘), `pccx-lsp` (IntelliSense façade), `pccx-remote` (Phase 3 데몬 스캐폴드), `ui/` (React + Vite)	경험 표면과, 그 위에 꽂히는 네트워크 / 언어 서버 레인
브릿지	`pccx-uvm-bridge`, `pccx-ai-copilot`	비-Rust 경계: DPI-C 로 오가는 SystemVerilog/UVM, LLM 호출 래퍼

의존성은 안쪽으로만 흐릅니다 — 모든 비-코어 crate 는 pccx-core 에 의존(전이적으로 아무것도 없음)하고, 어느 crate 도 pccx-ide 또는 pccx-remote 에 의존하지 않습니다 (둘 다 터미널 바이너리). pccx-core 는 UI / 프레임워크 crate 를 import 해선 안 되며, ui/ 는 pccx-ide 와 Tauri IPC 브릿지로만 통신합니다.

쉘 한눈에¶

기본 레이아웃은 모던 EDA IDE (VTune / Nsight 스타일) 를 모방합니다. 상단 메뉴바, 툴바, 탭 스트립, 활성 작업 패널, 2개의 도킹 가능한 사이드 패널 (Live Telemetry + AI Copilot).

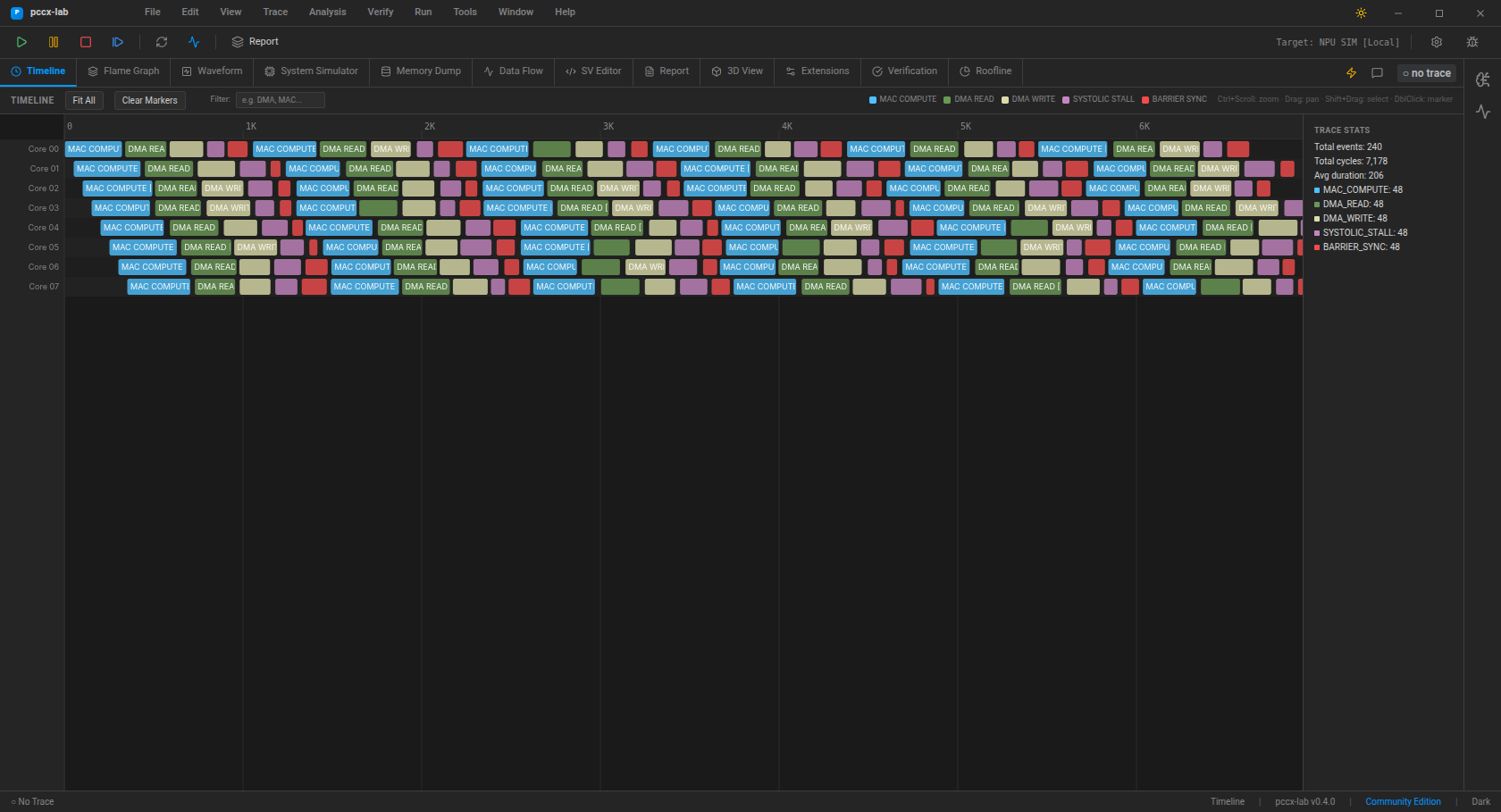

pccx-lab Timeline 뷰 — 사이클 축 위의 NPU 이벤트 스윔 레인

위 캡처는 Timeline 탭입니다. 각 스윔 레인이 하나의 코어이고, 이벤트는 타입별 색상 코드 (MAC_COMPUTE / DMA_READ / DMA_WRITE / SYSTOLIC_STALL / BARRIER_SYNC) 로 표시됩니다. 우측 통계 패널은 Rust 의 core_utilisation IPC 가 채웁니다.

주요 탭 (2026-04-20 기준)¶

Blender 급 팔레트 + pccx v002 노드 타입을 갖춘 Node Editor

탭	컴포넌트	단축키	용도
Timeline	`Timeline.tsx`	—	사이클 축 스윔-레인 이벤트 타임라인
Flame Graph	`FlameGraph.tsx`	—	계층적 stall / compute 스택
Waveform	`WaveformViewer.tsx`	—	시그널 웨이브폼 (향후 VCD sink)
System Simulator	`HardwareVisualizer.tsx`	—	3D 시스톨릭 어레이 라이브 뷰
Memory Dump	`MemoryDump.tsx`	—	flat trace buffer 의 페이지화된 hex 뷰
Data Flow	`NodeEditor.tsx`	Shift+A	Blender 급 블록 다이어그램 캔버스
SV Editor	`CodeEditor.tsx`	—	SystemVerilog 에디터 + AI 인라인 생성
Report	`ReportBuilder.tsx`	—	엔터프라이즈 리포트 컴포저
Verification	`VerificationSuite.tsx`	—	4-카드 pccx-FPGA 검증 대시보드
Roofline	`Roofline.tsx`	—	ECharts 루프라인 차트

검증 대시보드 (pccx-FPGA 브릿지)¶

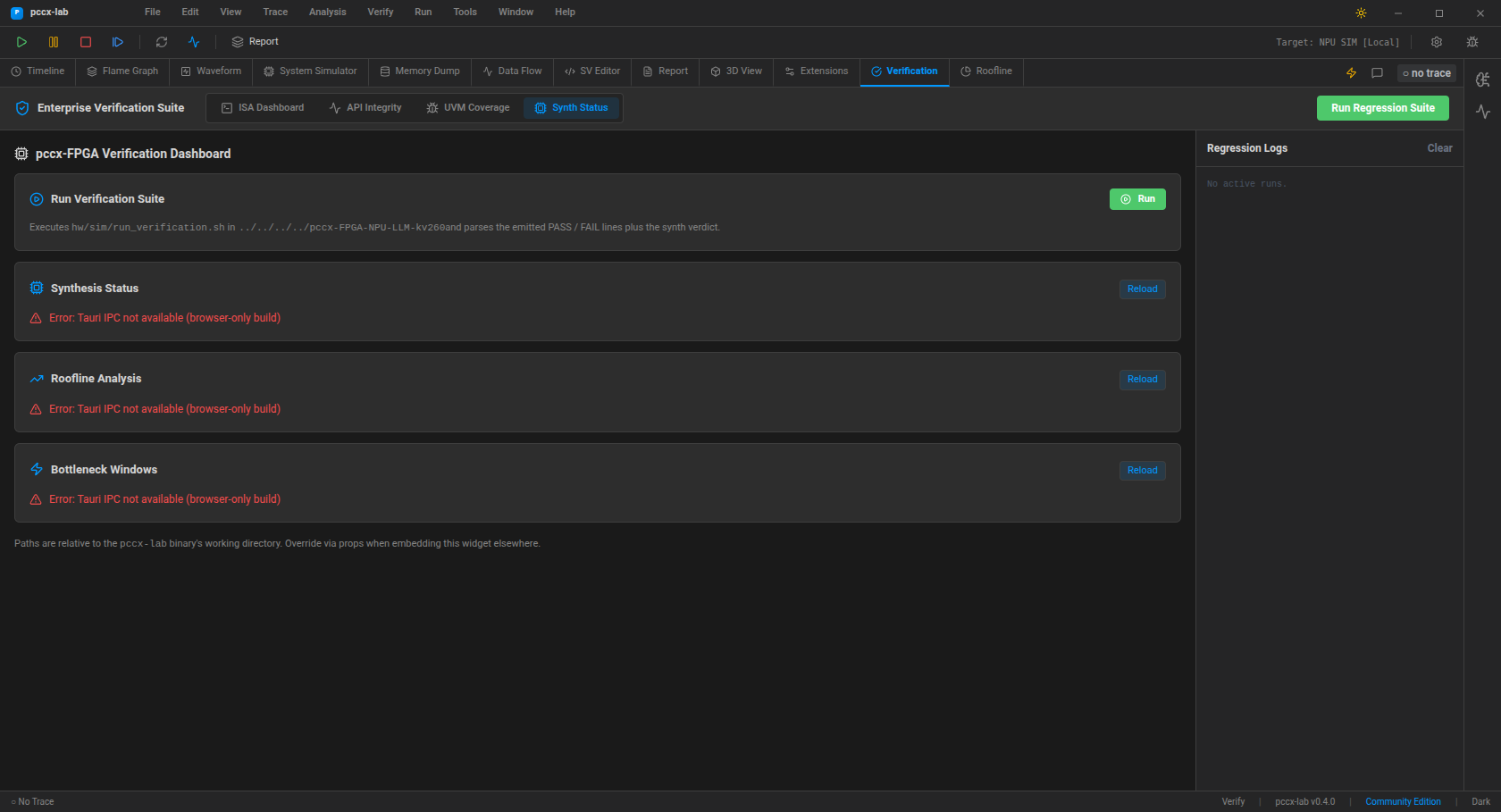

Verification -> Synth Status 서브탭의 4-카드 대시보드

Verification → Synth Status 서브탭은 pccx-FPGA RTL 검증을 위한 원스톱 대시보드입니다. 4개 카드가 위에서 아래로 쌓입니다:

Run Verification Suite — 인접한 pccx-FPGA 레포의 hw/sim/run_verification.sh 를 shell 실행하고 테스트벤치별 verdict 테이블을 반환. 각 행의 Open 버튼은 생성된 .pccx 를 trace-loaded 이벤트로 Timeline 에 로드합니다.
Synthesis Status — hw/build/reports/{utilization,timing_summary}_post_synth.rpt 를 파싱, LUT / FF / RAMB / URAM / DSP 카운트와 WNS 타이밍 verdict 를 보여줍니다.
Roofline Analysis — 현재 캐시된 트레이스의 arithmetic intensity, achieved GOPS, compute-vs-memory-bound verdict 를 계산합니다.
Bottleneck Windows — 고정 윈도우 기반 DMA / stall hotspot 목록, share %, 이벤트 수, 코어 커버리지 (정규화) 포함.

End-to-end 흐름은 검증 워크플로우 참고.

Tauri IPC 표면 (17 커맨드)¶

커맨드	용도
`load_pccx(path)`	트레이스 캐시 + `trace-loaded` emit
`fetch_trace_payload()`	Timeline 용 flat 24-B/event 버퍼
`get_core_utilisation()`	코어별 MAC-이용률 통계
`compress_trace_context()`	LLM-프롬프트 사이즈 트레이스 요약
`generate_uvm_sequence_cmd(strategy)`	SV UVM 시퀀스 stub
`list_uvm_strategies()`	5개 내장 전략 열거
`generate_report()`	레거시 엔터프라이즈 리포트
`generate_markdown_report(util_path, timing_path)`	트레이스 + synth 의 Markdown 요약
`analyze_roofline()`	Arithmetic intensity + bound verdict
`detect_bottlenecks(window_cycles?, threshold?)`	Hotspot 윈도우 목록
`load_synth_report(util_path, timing_path)`	파싱된 Vivado synth 리포트
`run_verification(repo_path)`	전체 pccx-FPGA 스위트 실행
`list_pccx_traces(repo_path)`	`hw/sim/work/` 트레이스 열거
`validate_license(token)`	Tier + licensee + 만료
`get_license_info()`	컴파일-인 tier
`get_extensions()`	플러그인 카탈로그 (로컬 LLM, VCD exporter, …)

Native-window 자동화¶

위의 모든 것은 진짜 webkit2gtk 웹뷰 안에서 tauri-driver 로 구동되며 — CI 가 쓰는 동일한 E2E 하네스입니다. 검증 워크플로우 페이지가 selenium + tauri-driver 셋업을 설명하며, 현재 19개 pytest 케이스가 IPC 표면 전체를 end-to-end 로 검증합니다.
